Wie funktioniert unser drahtloser Signalwandler?

Der drahtlose Sender-Empfänger stellt über Funk eine RS485-Kommunikationsverbindung zwischen dem Smart Meter und dem Wechselrichter her.

So testen Sie die Kommunikation zwischen den beiden Geräten:

WICHTIG ZU BEACHTEN!

Diese Plug-and-Play Lösung ist werkseitig gepaart und sofort einsatzbereit. Die maximale Reichweite wird unter Sichtlinienbedingungen erreicht, wenn sich die beiden Antennen ohne Hindernisse "sehen" können und eine klare, ungehinderte Sicht zwischen den beiden Antennen besteht. Für Fälle, in denen dies nicht möglich ist, können wir ein 10 Meter langes Verlängerungskabel zur Verfügung stellen, mit dem die Antennen auf das Dach, an die Seite des Gebäudes oder an eine Stelle geführt werden können, an der die beiden Antennen klar kommunizieren können.

Haftungsausschluss zur drahtlosen Kommunikation

Da dieses Gerät auf drahtlose Funkkommunikation im lizenzfreien 868-MHz-ISM-Band basiert, kann seine Leistung durch Umgebungsbedingungen und externe Funkstörungen beeinträchtigt werden.

Ein zuverlässiger Betrieb hängt von mehreren Faktoren ab, darunter die Installationsbedingungen, die Ausrichtung der Antenne, die Sichtverbindung zwischen Sender und Empfänger, die umgebenden Baumaterialien, elektromagnetische Störungen sowie das Vorhandensein anderer Geräte, die im selben Frequenzband betrieben werden.

Obwohl das System so konzipiert wurde, dass es unter normalen Betriebsbedingungen eine stabile und zuverlässige Kommunikation gewährleistet, kann ein unterbrechungsfreier Betrieb nicht bei jeder Installation garantiert werden. In der Nähe befindliche Geräte, die auf der Frequenz 868 MHz oder in deren Nähe senden, Industriemaschinen, Metallkonstruktionen, Stahlbeton oder andere Quellen von Funkstörungen können die Kommunikationsreichweite verringern oder die Datenübertragung vorübergehend unterbrechen.

Für eine optimale Leistung werden eine korrekte Platzierung der Antenne und eine standortspezifische Installationsprüfung empfohlen. Da jede Installationsumgebung einzigartig ist, kann die Kommunikationsqualität je nach den örtlichen Gegebenheiten variieren.

Was bedeutet unser RS485-Signalwandler am Funkgerät?

Der LSP-STR-485 ist ein Signalwandler mit Funkkommunikation, der eine Verbindung zwischen 2 Geräten herstellen kann, die mit RS485-Signalen kommunizieren. Sie benötigen 2 Stück dieses Produkts. Eines sollte auf der Seite des Senders und das andere auf der Seite des Empfängers montiert werden. Einmal konfiguriert, ermöglicht Ihnen unser Gerät die drahtlose Kommunikation mit den 2 RS485-Geräten über Funkwellen.

Wenn Sie mehrere Geräte in Ihrem System haben, ist nur 1 Gerät an der Verarbeitungseinheit ausreichend. Dieses eine Gerät kann 254 andere Geräte bedienen.

Ersetzen Sie das RS485-Kabel zwischen Ihrem Smart Meter und dem Wechselrichter durch eine zuverlässige drahtlose Verbindung.

Die Levtech Wireless RS485-Signalsender ist eine drahtlose RS485-Brücke, die dazu dient, ein physisches RS485-Kabel zwischen zwei kompatiblen RS485-Geräten zu ersetzen, wie beispielsweise einem Solar-Smart-Meter und Wechselrichter.

Anstatt ein langes RS485-Kabel zwischen dem Smart Meter und dem Wechselrichter zu verlegen, erfolgt die Kommunikation drahtlos über ein 868-MHz-Funkverbindung.

Das System besteht aus einem werkseitig gekoppelte Sender und Empfänger, wodurch die RS485-Kommunikation zwischen den beiden Standorten drahtlos übertragen werden kann.

Dies ist besonders nützlich bei Solaranlagen, bei denen sich der Smart Meter und der Wechselrichter in verschiedenen Teilen eines Gebäudes, in separaten Gebäuden oder im Freien befinden oder bei denen die Verlegung eines neuen RS485-Kabels erhebliche Verkabelungsarbeiten, Bohrungen oder Aushubarbeiten erfordern würde.

Wichtigste Vorteile

• Drahtlose Alternative zu einem RS485-Kabel
• Entwickelt für die RS485-/Modbus-Kommunikation
• Geeignet für die Kommunikation zwischen Smart Meter und Solarwechselrichter
• 868-MHz-Funkkommunikation
• Erhältlich in den Ausführungen 100 m, 400 m und 800 m
• Werkseitig gekoppelte Sender und Empfänger
• Kein WLAN erforderlich
• Keine Internetverbindung erforderlich
• Keine Cloud-Verbindung erforderlich
• Geeignet für Anwendungen im Wohn-, Gewerbe- und Industriebereich
• Option für eine externe Antenne verfügbar
• 10 m langes Antennenverlängerungskabel für schwierige Installationen erhältlich
• Kompaktes Gehäuse, geeignet für Schaltschränke
• 3 Jahre Garantie
• Weltweiter Versand

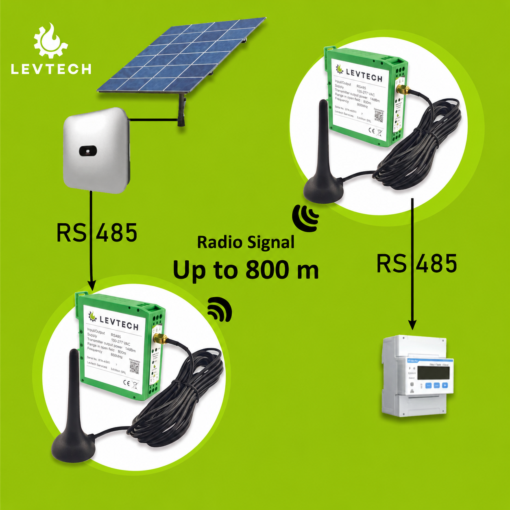

Drahtlose Verbindung zwischen Smart Meter und Solarwechselrichter

Eine der häufigsten Anwendungen ist der Austausch des RS485-Kabels zwischen einem Intelligenter Stromzähler und ein Solarwechselrichter.

Eine typische Installation sieht wie folgt aus:

Intelligenter Zähler

↓
RS485-Anschluss

↓
Levtech Wireless RS485-Sender

↓↓ Drahtlose Kommunikation bei 868 MHz ↓↓

Levtech Wireless RS485-Empfänger

↓
RS485-Anschluss

↓
Solarwechselrichter

Dadurch kann vermieden werden, dass ein langes RS485-Kabel durch Wände, Decken, Schächte, Außenbereiche oder zwischen Gebäuden verlegt werden muss.

Für kompatible Kombinationen aus Solarwechselrichtern und Smart Metern bietet die Levtech Wireless RS485 Bridge eine praktische Alternative zur Verlegung eines neuen physischen Kommunikationskabels.

Wann sollte man eine drahtlose RS485-Brücke verwenden, oder warum benötigt man den RS485-Signalwandler für den Funkbetrieb?

Dieses Gerät ist eine hervorragende Lösung für Orte, an denen ein Kabelanschluss nicht möglich oder schwierig ist. Oder es wäre einfach nicht ästhetisch ansprechend.

Ein konkretes Beispiel ist der Fall, dass Sie ein entferntes Modbus-Gerät im Freien anschließen müssen. Unabhängig davon, ob Sie die Verkabelung an einem Mast oder unterirdisch verlegen, benötigen Sie eine spezielle Verkabelung, ganz zu schweigen vom Ziehen oder Graben von Kabeln.

Die Levtech Wireless RS485-Brücke ist in folgenden Fällen nützlich:

1. Der Smart Meter und der Wechselrichter liegen weit auseinander

Befindet sich der Smart Meter in der Nähe des Stromverteilerschranks, während der Wechselrichter an einem anderen Ort installiert ist, kann die Verlegung eines neuen RS485-Kabels umständlich sein.

Die Funkbrücke ermöglicht die Kommunikation zwischen den beiden Geräten, ohne dass ein langes RS485-Kabel verlegt werden muss.

2. Es gibt keine geeignete Kabeltrasse.

Manchmal liegt das Problem nicht in der Entfernung, sondern im Gebäude selbst.

Wände, Böden, Betonkonstruktionen, Straßen, Höfe oder bereits vorhandene Anlagen können die Verlegung von Kabeln erschweren oder verteuern.

3. Sie sollten Bohr- oder Aushubarbeiten vermeiden.

Bei manchen Installationen ist für die Verlegung eines neuen Kabels das Durchbohren von Wänden oder die Verlegung von Kabeln im Erdreich erforderlich.

Eine drahtlose RS485-Verbindung kann diesen Arbeitsaufwand überflüssig machen, sofern die Bedingungen für die Funkkommunikation geeignet sind.

4. Das RS485-Kabel wäre optisch unansehnlich

In Wohn-, Gewerbe- und Architekturprojekten ist die Verlegung eines sichtbaren Kommunikationskabels unter Umständen nicht wünschenswert.

5. Sie müssen Geräte an verschiedenen Standorten anschließen

Die drahtlose RS485-Brücke kann eingesetzt werden, wenn zwei RS485-Geräte an unterschiedlichen Standorten installiert sind und eine geeignete Funkverbindung hergestellt werden kann.

Ist das eine WLAN-Lösung?

Nein.

Die Levtech Wireless RS485-Brücke verwendet eine 868-MHz-Funkverbindung für die Kommunikation zwischen Sender und Empfänger.

Es erfordert nicht:

• WLAN
• Internet
• ein WLAN-Router
• Cloud-Dienste
• eine mobile App
• eine Mobilfunkverbindung

Die Kommunikation erfolgt direkt zwischen den beiden Levtech-Funkgeräten.

Dadurch eignet sich das System besonders für Installationen, bei denen kein Internetzugang verfügbar ist oder bei denen die Kommunikation zwischen Smart Meter und Wechselrichter unabhängig von der Netzwerkinfrastruktur des Kunden bleiben soll.

Warum 868 MHz?

Das System arbeitet im 868-MHz-Frequenzband, das in Europa häufig für industrielle Anwendungen und in der drahtlosen Kommunikation eingesetzt wird.

Im Vergleich zu drahtlosen Technologien mit höheren Frequenzen wie beispielsweise 2,4-GHz-WLAN kann die 868-MHz-Funktechnik für bestimmte Anwendungen mit großer Reichweite von Vorteil sein, da Funksignale mit niedrigerer Frequenz im Allgemeinen andere Ausbreitungseigenschaften aufweisen und über größere Entfernungen sowie durch bestimmte Hindernisse hindurch eine gute Leistung erbringen können.

Die tatsächliche Reichweite hängt jedoch von den Installationsbedingungen ab.

Um eine möglichst zuverlässige Kommunikation zu gewährleisten, sollten die Antennen nach Möglichkeit eine ungehinderte Sichtverbindung zueinander haben.

Wie funktioniert die drahtlose RS485-Brücke?

Das Prinzip ist einfach:

Smart Meter → RS485 → Levtech-Sender → 868-MHz-Funkverbindung → Levtech-Empfänger → RS485 → Wechselrichter

Das Levtech-System überträgt die RS485-Kommunikation drahtlos zwischen den beiden Geräten.

Die Funkbrücke ersetzt weder den Smart Meter noch den Wechselrichter und verarbeitet die Zählerdaten nicht in der Cloud. Ihr Zweck besteht darin, die physische RS485-Kommunikationsverbindung durch eine Funkverbindung zu ersetzen.

Dies ist besonders praktisch, wenn der Smart Meter und der Wechselrichter nicht einfach per Kabel miteinander verbunden werden können.

Verfügbare Übersetzungsbereiche

Die Levtech Wireless RS485 Bridge ist in zwei Ausführungen erhältlich: 400 m für größere Wohnanlagen und Anwendungen in der Leichtindustrie sowie 800 m für Industrieanlagen und Verbindungen über größere Entfernungen.

Die angegebene Entfernung entspricht der maximalen Übertragungsreichweite im freien Feld. Die tatsächliche Leistung hängt von der Umgebung, der Antennenposition, der Gebäudestruktur, Störungen und anderen Funkbedingungen ab.

Wichtig: Sichtverbindung

Die besten Ergebnisse werden erzielt, wenn zwischen den beiden Antennen eine ungehinderte Sichtverbindung besteht.

Wenn der Smart Meter und der Wechselrichter durch ein Gebäude, eine Stahlbetonwand oder ein anderes größeres Hindernis voneinander getrennt sind, müssen die Antennen möglicherweise an einem anderen Ort angebracht werden.

Bei schwierigen Installationen ist ein 10-Meter-Antennenverlängerungskabel kann dazu verwendet werden, eine Antenne an einen geeigneteren Standort zu verlegen, beispielsweise auf das Dach, an eine Außenwand oder an einen anderen Ort mit besserer Funkverbindung.

Plug-and-Play-Installation

Der Funksender und der Funkempfänger werden als werkseitig zusammengestelltes Set.

Bei kompatiblen, vorkonfigurierten Anwendungen vereinfacht dies die Installation erheblich: Schließen Sie die RS485-Schnittstellen und die Stromversorgungen an, richten Sie die Antennen korrekt aus und stellen Sie die Funkverbindung her.

Bei Anwendungen, bei denen Änderungen der Kommunikationsparameter erforderlich sind, können die RS485-Kommunikationsparameter entsprechend den angeschlossenen Geräten konfiguriert werden.

Das Gerät unterstützt folgende konfigurierbare Funktionen:

• Baudrate
• Parität
• Stoppbits
• Geräteadresse / Kommunikationsparameter (sofern zutreffend)

Zur Konfiguration können ein Computer und ein USB-zu-RS485-Konverter verwendet werden.

RS485- und Modbus-RTU-Kommunikation

Die Levtech Wireless RS485-Brücke ist für Anwendungen konzipiert, bei denen Serielle RS485-Kommunikation, einschließlich Systemen, die auf Modbus RTU.

Die Funkbrücke dient dazu, die Kommunikation zwischen den angeschlossenen RS485-Geräten weiterzuleiten, und nicht dazu, deren Kommunikationsprotokoll zu ersetzen.

Das bedeutet, dass der angeschlossene Smart Meter und der Wechselrichter weiterhin über ihre übliche RS485-Schnittstelle miteinander kommunizieren.

Die drahtlose Verbindung ersetzt lediglich das physische Kabel zwischen den beiden Geräten.

Verkabelung? Keine große Sache!

Da der RS485-Signalwandler mit 230VAC betrieben wird, können Sie ihn problemlos in jedem Schaltschrank montieren. Die Stromversorgung erfolgt über den unteren Anschluss.
Die RS485-Signaldrähte (GND, A, B) sind an der Oberseite angeschlossen. Wenn die Kommunikation fehlschlägt, können die Drähte A und B vertauscht werden. Es wird empfohlen, verdrillte Adernpaare für die Kommunikationsleitungen zwischen einem Signalwandler und einem Distanzgerät zu verwenden.

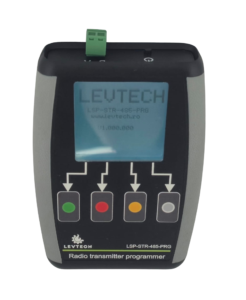

Programmieren mit dem Levtech-Funk-Sender-Programmiergerät

Die Levtech-Funksender-Programmiergerät (LSP-STR-485-PRG) ist ein spezielles Handheld-Konfigurationsgerät, das für die Levtech RS485-Serie von drahtlosen Signalgebern entwickelt wurde. Es bietet eine schnelle und bequeme Möglichkeit, drahtlose Sendermodule direkt vor Ort zu konfigurieren, wodurch ein Laptop, ein USB-RS485-Konverter und Terminal-Software wie PuTTY überflüssig werden.

Das Programmiergerät wurde speziell für Installateure, Systemintegratoren und Wartungspersonal entwickelt und ermöglicht über eine intuitive, menügesteuerte Benutzeroberfläche die schnelle Anpassung von Kommunikations- und Funkparametern.

Die Levtech-Funksender-Programmiergerät (LSP-STR-485-PRG) kann in unserem Webshop erworben werden:

https://levtech.ro/product/radio-transmitter-programmer-for-rs485-wireless-signal-transmitters/

Rufen Sie einfach das Gerätemenü auf, stellen Sie die Baudrate und die Parität der Geräteadresse ein – und schon können Sie sich von Ihren Kabeln verabschieden.

Sie können die Konfiguration über einen Laptop und unser RS485-USB-Konverter.

Programmieren mit einem Laptop und einem Konverter

Sie benötigen einen Laptop und einen USB-RS485-Konverter. Auf dem Laptop muss die kostenlose Software PuTTy installiert sein.
(USB-RS485-Konverter finden Sie in unserem Webshop, hier: https://levtech.ro/product/usb-to-rs485-converter/)

Wenn Sie die PuTTy-Software nicht haben, können Sie sie hier herunterladen: https://www.putty.org/

Die Programmierschritte finden Sie im Benutzerhandbuch unter der Registerkarte Downloads oder hier:
https://levtech.ro/wp-content/uploads/2024/06/Signal-Transducer-Manual.pdf

Nachdem Sie das Gerät wie in der obigen Abbildung gezeigt angeschlossen haben, folgen Sie den Anweisungen zum Programmiermenü, wo Sie die gewünschten Einstellungen vornehmen können.



Häufig gestellte Fragen

Kann ich einen Smart Meter drahtlos an einen Wechselrichter anschließen?

Ja, sofern der Smart Meter und der Wechselrichter über eine kompatible RS485-Kommunikationsschnittstelle verfügen und die Funkbrücke für die jeweilige Anwendung korrekt konfiguriert ist.

Die Levtech Wireless RS485 Bridge ersetzt das physische RS485-Kabel durch eine drahtlose Verbindung mit 868 MHz.

Kann ich das RS485-Kabel zwischen meinem Smart Meter und dem Wechselrichter austauschen?

Ja. Dies ist eine der Hauptanwendungen der Levtech Wireless RS485-Brücke.

Das System überträgt die RS485-Kommunikation drahtlos zwischen dem Smart Meter und dem Wechselrichter.

Verwendet die Levtech RS485-Bridge WLAN?

Nein. Es verwendet ein 868-MHz-Funkverbindung zwischen den gekoppelten Einheiten.

WLAN und Internetzugang sind nicht erforderlich.

Ist dafür eine Internetverbindung erforderlich?

Nein.

Die drahtlose Verbindung ist lokal und wird direkt zwischen Sender und Empfänger hergestellt.

Funktioniert das mit Modbus RTU?

Das Gerät ist für die serielle RS485-Kommunikation ausgelegt und kann in kompatiblen Modbus-RTU-Anwendungen eingesetzt werden.

Die Kommunikationsparameter müssen mit den angeschlossenen Geräten übereinstimmen.

Wie weit reicht die Reichweite der drahtlosen RS485-Brücke?

Es stehen zwei Versionen zur Verfügung:

• 400 m
• 800 m

Die maximale Reichweite hängt von den Umgebungsbedingungen ab. Um optimale Ergebnisse zu erzielen, sollten Sie eine ungehinderte Sichtverbindung zwischen den Antennen gewährleisten.

Funktioniert es auch durch Wände hindurch?

Die Verbindung funktioniert zwar durch Wände hindurch, doch die tatsächliche Reichweite hängt stark von der Wandkonstruktion, der Anzahl der Hindernisse, der Antennenposition und den Funkbedingungen in der Umgebung ab.

Für zuverlässige Installationen über große Entfernungen wird eine freie Sichtverbindung empfohlen.

Was ist, wenn sich der Smart Meter und der Wechselrichter in verschiedenen Gebäuden befinden?

Die Funkbrücke kann für diese Art von Installation geeignet sein, sofern eine zuverlässige Funkverbindung hergestellt werden kann.

Die Ausrichtung der Antenne ist besonders wichtig.

Was ist, wenn sich zwischen den beiden Geräten eine Betonwand befindet?

Sollte die Wand das Funksignal erheblich dämpfen, können eine externe Antenne und ein Verlängerungskabel verwendet werden, um die Antenne an einen günstigeren Standort zu verlegen.

Levtech bietet ein 10 m langes Antennenverlängerungskabel zu diesem Zweck.

Benötige ich zwei drahtlose RS485-Geräte?

Ja.

Für eine standardmäßige Punkt-zu-Punkt-Verbindung ist ein Gerät auf der Seite des Smart Meters bzw. des RS485-Geräts und ein Gerät auf der Seite des Wechselrichters bzw. der Auswertungsstelle erforderlich.

Die beiden Geräte kommunizieren drahtlos miteinander.

Kann ich dasselbe System für industrielle Modbus-Geräte verwenden?

Ja, das Produkt kann auch für kompatible RS485-Kommunikationsanwendungen außerhalb von Solaranlagen verwendet werden.

Zu den typischen Anwendungsbereichen gehören:

• Modbus-RTU-Geräte
• Industriesteuerungen
• Fernmessgeräte
• Automatisierungstechnik
• Sensoren und Messgeräte
• An verschiedenen Standorten installierte Anlagen

Welche Baudraten werden unterstützt?

Das Gerät unterstützt Baudraten ab 9.600 bis 115.200 Baud.

Welche Stromversorgung wird dafür benötigt?

Sender und Empfänger verwenden 100–270 V Wechselstrom Versorgungsspannung.

Wie konfiguriere ich die RS485-Parameter?

Falls eine Konfiguration erforderlich ist, kann das Gerät über einen Computer konfiguriert werden, der über einen USB-zu-RS485-Konverter angeschlossen ist.

Die Kommunikationsparameter können entsprechend den angeschlossenen RS485-Geräten angepasst werden.

Kann ich es im Freien verwenden?

Die drahtlose Kommunikation kann zwischen Außenanlagen genutzt werden, wenn die Geräte gemäß ihren umgebungs- und elektrischen Spezifikationen installiert sind.

Die Ausrichtung der Antenne ist besonders wichtig für Fernverbindungen im Außenbereich.

Welche Version soll ich wählen?

Wählen Sie die Ausführung entsprechend der erforderlichen Entfernung und der Einbaulage aus:

400 m: größere Entfernungen zu Wohngebieten und Leichtindustrieanlagen.

800 m: Anwendungen über größere Entfernungen sowie industrielle Anwendungen.

Wenn Sie sich nicht sicher sind, welche Version Sie wählen sollen, wenden Sie sich bitte an Levtech und geben Sie dabei die ungefähre Entfernung sowie die Einbaubedingungen an.



Warum sollten Sie sich für Levtech entscheiden?

Levtech ist ein europäischer Hersteller von Elektronik- und Industrieautomationsprodukten mit Sitz in Rumänien.

Das Unternehmen entwickelt und fertigt eigene elektronische Lösungen und ist zudem in den Bereichen Industrieautomation, Kommunikation und kundenspezifische Elektronik tätig.

Für das Produkt „Wireless RS485“ bietet Levtech Folgendes an:

• Produktentwicklung und Fertigung
• Technischer Support
• Unterstützung bei der Kompatibilität
• Unterstützung bei der Konfiguration
• 3 Jahre Garantie
• Lieferung innerhalb der EU
• Weltweiter Versand

Das Produkt wurde für praktische Industrie- und Automatisierungsanwendungen entwickelt, bei denen eine zuverlässige RS485-Kommunikation erforderlich ist, ohne dass ein langes physisches Kabel verlegt werden muss.



Kompatible Solarwechselrichter und intelligente Stromzähler

Die Levtech Wireless RS485 Bridge wurde entwickelt, um eine drahtlose RS485-Kommunikationsverbindung zwischen kompatiblen Solarwechselrichter, Smart Meter und andere RS485-Geräte.

Dies ist besonders dann nützlich, wenn ein Smart Meter mit einem Solarwechselrichter kommunizieren muss, die Verlegung eines physischen RS485-Kabels jedoch schwierig, teuer oder unpraktisch ist.

Die Funkbrücke ersetzt das physische RS485-Kommunikationskabel und ermöglicht es den angeschlossenen Geräten gleichzeitig, weiterhin über ihre normale RS485-Schnittstelle zu kommunizieren.

Marken für Solarwechselrichter

Die Levtech Wireless RS485-Brücke kann in kompatiblen RS485-Anwendungen mit Solarwechselrichtern führender Hersteller eingesetzt werden, darunter:

• Huawei
• Solis
• GoodWe
• Growatt
• Fronius
• SMA
• Victron Energy
• Sungrow
• Sofar Solar
• Deye
• SolaX
• SAJ
• Kostal
• SolarEdge
• FoxESS
• LuxPower
• Sigenergy
• Sunsynk
• Solplanet
• Zuvor
• Ginlong
• Kehua
• MUSS
• Voltronic Power
• Megarevo
• SRNE

Die Kompatibilität hängt vom jeweiligen Wechselrichtermodell, der RS485-Schnittstelle, den Kommunikationsparametern und der Konfiguration des Smart Meters ab.

Sollte Ihre Wechselrichtermarke oder Ihr Modell oben nicht aufgeführt sein, wenden Sie sich bitte an Levtech. Das System lässt sich möglicherweise auch mit anderen RS485/Modbus-RTU-kompatiblen Solarwechselrichtern verwenden.

Marken und Modelle von Smart Metern

Die drahtlose RS485-Brücke kann verwendet werden, um kompatible Smart Meter und Energiezähler an Solarwechselrichter anzuschließen.

Zu den gängigen Marken und Produktfamilien von Smart Metern gehören:

Huawei-Smart-Meter

• Huawei DTSU666
• Huawei DTSU666-H
• Huawei Smart Power Sensor
• Dreiphasige Smart-Meter-Lösungen von Huawei

Levtech bietet eine spezielle drahtlose RS485-Lösung für die Huawei DTSU666 Smart Meter.

Solis-Smart-Meter

• Solis Smart Meter
• Acrel ACR10R-D16TE
• Kompatible Konfigurationen des Solis RS485-Energiezählers

GoodWe-Smart-Meter

• GoodWe Smart Meter
• GoodWe GM3000
• GoodWe GM1000
• Kompatible Konfigurationen des GoodWe RS485-Energiezählers

Growatt-Smart-Meter

• Growatt Smart Meter
• Growatt TPM
• Kompatible Konfigurationen des dreiphasigen Smart Meters von Growatt

Fronius-Energiezähler

• Fronius Smart Meter 63A
• Fronius Smart Meter TS 65A-3
• Fronius-kompatible RS485-Konfigurationen für Energiezähler

SMA-Stromzähler

• SMA-Stromzähler
• Kompatible SMA RS485-/Modbus-Konfigurationen für die Energiemessung

Andere Hersteller von Energiezählern

Je nach Kommunikationsparametern und RS485-Konfiguration kann das System auch für kompatible Zähler folgender Hersteller in Betracht gezogen werden:

• Eastron
• Carlo Gavazzi
• Janitza
• Socomec
• Schneider Electric
• ABB
• Siemens
• Acrel
• Chint
• DDS
• SDM
• Moxa-kompatible RS485-Systeme

Überprüfen Sie vor der Installation stets die Kompatibilität mit dem jeweiligen Smart-Meter-Modell.

Beliebte Kombinationen aus Smart Meter und Wechselrichter

Die Levtech Wireless RS485-Brücke eignet sich besonders für Installationen, bei denen folgende Art der Kommunikation erforderlich ist:

Huawei Smart Meter ↔ Huawei-Wechselrichter

Zum Beispiel:

Huawei DTSU666 / DTSU666-H → Drahtlose RS485-Brücke → Huawei SUN2000-Wechselrichter

Dies ist eine der Hauptanwendungen für die drahtlose RS485-Lösung von Levtech.

Solis Smart Meter ↔ Solis-Wechselrichter

Zum Beispiel:

Solis Smart Meter / Acrel-Zähler → Drahtlose RS485-Brücke → Solis-Wechselrichter

Die Funkbrücke kann das physische RS485-Kabel zwischen dem Zähler und dem Wechselrichter ersetzen, sofern die Kommunikationsparameter kompatibel sind.

GoodWe Smart Meter ↔ GoodWe-Wechselrichter

Zum Beispiel:

GoodWe Smart Meter / GM3000 → Drahtlose RS485-Brücke → GoodWe-Wechselrichter

Dies kann nützlich sein, wenn der Energiezähler im Hauptverteilerkasten installiert ist, während sich der Wechselrichter an einem anderen Ort befindet.

Growatt Smart Meter ↔ Growatt-Wechselrichter

Zum Beispiel:

Growatt Smart Meter / TPM → Drahtlose RS485-Brücke → Growatt-Wechselrichter

Die Funkbrücke kann das RS485-Kommunikationskabel ersetzen, sofern die erforderlichen Kommunikationsparameter unterstützt werden.

Fronius Smart Meter ↔ Fronius-Wechselrichter

Zum Beispiel:

Fronius Smart Meter → Drahtlose RS485-Brücke → kompatibler Fronius-Wechselrichter

Dies kann in Betracht gezogen werden, wenn der Smart Meter und der Wechselrichter über eine RS485-Verbindung kommunizieren müssen und die Verwendung eines physischen Kabels nicht praktikabel ist.

SMA-Stromzähler ↔ SMA-Wechselrichter

Für kompatible SMA-Konfigurationen:

SMA-Stromzähler → Drahtlose RS485-Brücke → SMA-Wechselrichter

Die Funkbrücke stellt die physikalische Kommunikationsverbindung zwischen den beiden RS485-Endpunkten her.

Weitere RS485- und Modbus-RTU-Anwendungen

Die Levtech Wireless RS485 Bridge ist nicht auf Solarwechselrichter beschränkt.

Da es für die serielle RS485-Kommunikation ausgelegt ist, kann es auch für andere Anwendungen in Betracht gezogen werden, bei denen zwei RS485-Geräte miteinander kommunizieren müssen, die Verlegung eines physischen Kabels jedoch schwierig ist.

Zu den möglichen Anwendungsbereichen gehören:

• Energiezähler
• Leistungsmesser
• Industriesteuerungen
• SPS-Systeme
• Gebäudeautomatisierung
• HLK-Regler
• Industriesensoren
• Automatisierungstechnik
• Fernmessgeräte
• Batteriesysteme
• Ladeeinrichtungen für Elektrofahrzeuge
• Industrielle Überwachungssysteme

Die wichtigste Voraussetzung ist, dass die angeschlossenen Geräte eine kompatible RS485-Kommunikationsschnittstelle sowie kompatible Kommunikationsparameter verwenden.

Suchen Sie nach einer drahtlosen Verbindung für Ihren Wechselrichter und Ihren Smart Meter?

Wenn Sie nach Folgendem suchen:

• Drahtloses RS485 für Huawei-Wechselrichter
• Drahtloses RS485 für Solis-Wechselrichter
• Drahtloses RS485 für GoodWe-Wechselrichter
• Drahtloses RS485 für Growatt-Wechselrichter
• Drahtloses RS485 für Fronius-Wechselrichter
• Drahtloses RS485 für SMA-Wechselrichter
• Drahtloses RS485 für Victron-Wechselrichter
• Drahtloses RS485 für Sungrow-Wechselrichter
• Drahtloses RS485 für Deye-Wechselrichter
• Drahtloses RS485 für SolaX-Wechselrichter
• Drahtlose Anbindung an den Smart Meter
• Drahtlose Modbus-RTU-Brücke
• Drahtlose RS485-Modbus-Brücke
• Drahtlose Verbindung zwischen Smart Meter und Wechselrichter
• Ersatzkabel (RS485) für Solarwechselrichter
• 868-MHz-RS485-Brücke

Die Levtech Wireless RS485 Bridge könnte hier eine praktische Lösung bieten.

Teilen Sie uns bitte die genauen Modellnummern des Wechselrichters und des Smart Meters mit, damit wir Ihnen bei der Überprüfung der Kompatibilität helfen können.



Die besten drahtlosen RS485-Brücken für Solarwechselrichter – Vergleich 2026

Der Anschluss eines Solarwechselrichters an einen Smart Meter kann sich als überraschend schwierig erweisen, wenn die beiden Geräte weit voneinander entfernt installiert sind oder wenn die Verlegung eines physischen RS485-Kabels nicht praktikabel ist.

Eine drahtlose RS485-Brücke kann das physische Kommunikationskabel ersetzen und eine drahtlose Verbindung zwischen dem Smart Meter und dem Wechselrichter herstellen.

Allerdings ist nicht jedes drahtlose RS485-Produkt für denselben Zweck konzipiert. Einige sind spezielle Punkt-zu-Punkt-RS485-Funkbrücken, andere sind industrielle Modbus-Funkmodems, und wieder andere nutzen WLAN oder Ethernet als Transportschicht.

Dieser Vergleich zeigt verschiedene Lösungen auf, die für … in Betracht gezogen werden können. Drahtlose RS485-/Modbus-RTU-Kommunikation in Solarwechselrichteranlagen.

Die besten drahtlosen RS485-Brücken für Solarwechselrichter – 2026

Produkt	Drahtlose Technologie	Häufigkeit	Angegebene / typische Reichweite	RS485	Modbus RTU	WLAN / Internet erforderlich	Konfiguration	Am besten geeignet für
Levtech Wireless RS485-Signalsender	Proprietäre RF-Funkbrücke	868 MHz	100 / 400 / 800 m	✅	✅ Kompatible Anwendungen	Nein	Niedrig / anwendungsabhängig	Intelligenter Stromzähler ↔ Wechselrichter
SENECA Z-LINK2-LO	LoRa	869 MHz	Bis zu 1 km im freien Gelände	✅	✅	Nein	DIP-Schalter / PC-Software	Modbus RTU für industrielle Anwendungen
EBYTE E90-DTU-Serie	LoRa-/HF-Modem	Varianten mit 868/915 MHz	Modellabhängig	✅	Kompatible serielle Anwendungen	Nein	Muss konfiguriert werden	Industrie / OEM / Heimwerker
Elfin EW11 / EW11A	WLAN	2,4 GHz	Abhängig vom WLAN-Netzwerk	✅	✅	WLAN erforderlich	Muss konfiguriert werden	Kostengünstige / vernetzte Anlagen
Waveshare RS485-zu-WLAN/Ethernet	WLAN / Ethernet	2,4 GHz / Ethernet	Netzwerkabhängig	✅	✅	In der Regel ja	Muss konfiguriert werden	Netzwerkbasiertes Modbus
Generische 868-MHz-RS485-Funkpaare	RF	868 MHz	Modellabhängig	✅	Modellabhängig	Nein	Unterschiedlich	Kostengünstige / OEM-Anwendungen

1. Levtech Wireless RS485-Signalsender

Die beste Wahl für eine dedizierte Verbindung zwischen Smart Meter und Solarwechselrichter

Der drahtlose RS485-Signalsender von Levtech wurde speziell entwickelt, um die physische RS485-Verbindung zwischen zwei kompatiblen Geräten zu ersetzen.

Eine typische Solaranwendung ist:

Smart Meter → RS485 → Levtech-Sender → 868-MHz-Funkverbindung → Levtech-Empfänger → RS485 → Wechselrichter

Das System ist erhältlich in 400-m- und 800-m-Versionen und arbeitet mit einer Frequenz von 868 MHz. Die aktuelle Produktspezifikation sieht eine Baudrate von 9600–115200 Baud, konfigurierbare Paritäts- und Stoppbits sowie einen SMA-Antennenanschluss vor.

Der größte Vorteil ist die Einfachheit: Es sind weder WLAN noch eine Internetverbindung noch eine Cloud-Plattform erforderlich.

Empfohlen für:

• Huawei Smart Meter ↔ Wechselrichter
• Solis Smart Meter ↔ Wechselrichter
• GoodWe Smart Meter ↔ Wechselrichter
• Growatt Smart Meter ↔ Wechselrichter
• Andere kompatible RS485-/Modbus-RTU-Solaranlagen
• Anlagen, in denen die Verlegung eines physischen RS485-Kabels schwierig ist

Warum sollte man sich dafür entscheiden?

• Entwickelt für den Anwendungsfall „Smart Meter ↔ Wechselrichter“
• 868-MHz-Funkverbindung
• 400/800 m Optionen
• Kein WLAN erforderlich
• Keine Internetverbindung erforderlich
• Keine Cloud-Infrastruktur
• Werkseitig gekoppelte Sender und Empfänger
• Geeignet für Anwendungen im Wohn-, Gewerbe- und Industriebereich

Die beste Wahl insgesamt, wenn das Ziel ganz einfach lautet:

“Ich muss das RS485-Kabel zwischen meinem Smart Meter und dem Wechselrichter austauschen.”

Drahtloses RS485 vs. WLAN-RS485

Eine gängige Alternative ist der Einsatz von zwei WLAN-zu-RS485-Konvertern.

Das kann funktionieren, führt jedoch zu einer zusätzlichen Abhängigkeit: dem WLAN-Netzwerk.

Eine spezielle drahtlose RS485-Brücke bietet für viele Solaranlagen einen wichtigen Vorteil:

Smart Meter → Funkbrücke → Wechselrichter

anstatt:

Smart Meter → WLAN-Konverter → WLAN-Netzwerk → WLAN-Konverter → Wechselrichter

Für einen Installateur, der lediglich ein physisches RS485-Kabel austauschen muss, ist die erste Architektur in der Regel leichter zu verstehen und zu implementieren.

Drahtloses RS485 vs. LoRa

LoRa ist eine Funkmodulationstechnologie, die für die Kommunikation über große Entfernungen bei geringer Datenrate entwickelt wurde.

Eine LoRa-basierte Modbus-Brücke wie beispielsweise der SENECA Z-LINK2-LO kann daher eine hervorragende industrielle Lösung sein.

Allerdings, Man braucht nicht unbedingt LoRa, um ein RS485-Kabel zu ersetzen..

Die wichtigeren Fragen lauten:

• Ist die RS485-Kommunikation transparent?
• Ist die Latenz für die Anwendung geeignet?
• Ist die drahtlose Verbindung zuverlässig?
• Reicht die Reichweite aus?
• Funktioniert das mit dem Wechselrichter und dem Smart Meter?
• Wie schwierig ist die Konfiguration?
• Benötigt das System WLAN oder eine Internetverbindung?
• Ist es für den Punkt-zu-Punkt-Einsatz konzipiert?

Für einen Solarinstallateur kann das praktische Ergebnis wichtiger sein als die Frage, ob die Funkschicht nun LoRa, RF oder anders heißt.

Unsere Empfehlung

Für eine Solaranlage, bei der das Hauptziel darin besteht:

“Ich möchte meinen Smart Meter und meinen Wechselrichter miteinander verbinden, ohne ein RS485-Kabel zu verlegen.”

Wir empfehlen, sich zunächst mit einem dedizierte drahtlose RS485-Punkt-zu-Punkt-Brücke.

Die Levtech Wireless RS485-Signalsender ist speziell für diesen Anwendungsfall ausgelegt und verfügt über eine 868-MHz-Kommunikation sowie Reichweitenoptionen von 400 m und 800 m.

Kurze Empfehlung

Beste spezielle Lösung für Smart Meter ↔ Wechselrichter:

🥇 Levtech Wireless RS485-Signalsender

Wenn Sie sich nicht sicher sind, senden Sie Levtech die Wechselrichter-Modell + Smart-Meter-Modell + ungefähre Entfernung, und das Team kann dabei helfen, festzustellen, ob die drahtlose RS485-Lösung geeignet ist.



Benötigen Sie Hilfe bei der Auswahl der richtigen drahtlosen RS485-Lösung?

Wenn Sie vorhaben, ein Smart Meter und Solarwechselrichter – drahtlos, senden Sie uns bitte:

1. Hersteller und Modell des Smart Meters
2. Hersteller und Modell des Wechselrichters
3. Ungefähre Entfernung zwischen den beiden Geräten
4. Ob sich zwischen ihnen Mauern, Gebäude oder andere Hindernisse befinden
5. Unabhängig davon, ob es sich um eine Installation im Wohn-, Gewerbe- oder Industriebereich handelt

Wir helfen Ihnen gerne dabei, die für Ihre Installation geeignete Version des Levtech Wireless RS485 zu ermitteln.

Kontaktieren Sie Levtech

Levtech Service & Production SRL
Rumänien
E-Mail: office@levtech.ro
Telefon: +40 761 318 594

Produktübersicht

Produkt: Drahtloser RS485-Signalgeber / RS485-Funkbrücke
Anwendung: Drahtlose Kommunikation zwischen Smart Meter und Solarwechselrichter
Schnittstelle: RS485
Protokoll: RS485- bzw. Modbus-RTU-kompatible Anwendungen
Häufigkeit: 868 MHz
Bereich: 400 m / 800 m
Verbindung: Drahtlose Punkt-zu-Punkt-Kommunikation über RS485
Leistung: 100–270 V Wechselstrom
Am besten geeignet für: Solar-PV, intelligente Stromzähler, Wechselrichter, industrielle Automatisierung und RS485-Fernbedienungsgeräte

Levtech Wireless RS485-Bridge – Ersetzen Sie das Kabel, behalten Sie die RS485-Kommunikation bei.

Technische Daten

Spezifikation	Wert
Produkt	Levtech Wireless RS485-Signalsender
Artikelnummer	LSP-STR-485
Kommunikationsschnittstelle	RS485
Typisches Protokoll	Serielle Kommunikation über Modbus RTU / RS485
Funkfrequenz	868 MHz
Sendebereich	400 m / 800 m
Versorgungsspannung	100–270 V Wechselstrom
Baudrate	9600–115.200 Baud
Parität	Keine / Gerade / Ungerade
Stoppbits	1 / 2
Antennenanschluss	SMA
Statusanzeige	Rote/blaue LED
Abmessungen	80 × 85 × 25 mm
Installation	Schaltschrank / geeignetes Gehäuse
Kommunikationsverkabelung	RS485 A / B / GND
Garantie	3 Jahre

Was ist im Lieferumfang enthalten?

Jedes drahtlose RS485-System umfasst:

• 1 × drahtloser RS485-Sender
• 1 × drahtloser RS485-Empfänger
• Antenne(n)
• Beiliegendes Befestigungsmaterial für die ausgewählte Version

Sender und Empfänger werden als Set geliefert.
