Hogyan működik a vezeték nélküli jelátalakítónk?

A vezeték nélküli adó-vevő rádiófrekvencián keresztül RS485 kommunikációs kapcsolatot hoz létre a Huawei intelligens mérő és az inverter között.

Problémái vannak a Huawei Smart Meter és a Huawei Inverter összekötésével?



    A két eszköz közötti kommunikáció tesztelése:

FONTOS, HOGY ÉSZREVEGYÜK!

Ez a Plug-and-Play megoldás gyárilag párosítva van, és a dobozból kivéve azonnal használatra kész. A maximális hatótávolság látótávolsági viszonyok között érhető el, amikor a két antenna akadályok nélkül "látja" egymást, és a két antenna között tiszta, akadálytalan a látótávolság. Azokra az esetekre, amikor ez nem lehetséges, tudunk biztosítani egy 10 méteres hosszabbító kábelt, amellyel az antennákat a tetőre, az épület oldalára, egy olyan helyre lehet vezetni, ahol a két antenna tisztán kommunikálhat.

A vezeték nélküli kommunikációra vonatkozó jogi nyilatkozat

Mivel ez a készülék az engedélymentes 868 MHz-es ISM-sávban működő vezeték nélküli rádiókapcsolatra támaszkodik, működését befolyásolhatják a környezeti feltételek és a külső rádióinterferenciák.

A megbízható működés számos tényezőtől függ, többek között a telepítési körülményektől, az antenna elhelyezkedésétől, az adó és a vevő közötti akadálymentes látótávolságtól, a környező építőanyagoktól, az elektromágneses zavaroktól, valamint az ugyanazon frekvenciasávban működő egyéb eszközök jelenlététől.

Bár a rendszert úgy tervezték, hogy normál üzemi körülmények között stabil és megbízható kommunikációt biztosítson, a zavartalan működés nem garantálható minden telepítési esetben. A közelben található, 868 MHz-es frekvencián vagy ahhoz közeli frekvencián sugárzó berendezések, ipari gépek, fém szerkezetek, vasbeton vagy egyéb rádióinterferencia-források csökkenthetik a kommunikációs hatótávolságot, illetve ideiglenesen megzavarhatják az adatátvitelt.

Az optimális teljesítmény érdekében ajánlott az antenna megfelelő elhelyezése és a telepítési helyszínre szabott telepítési értékelés elvégzése. Mivel minden telepítési környezet egyedi, a kommunikáció minősége a helyi körülményektől függően változhat.

Mit jelent az RS485 jelátalakítónk a rádión?

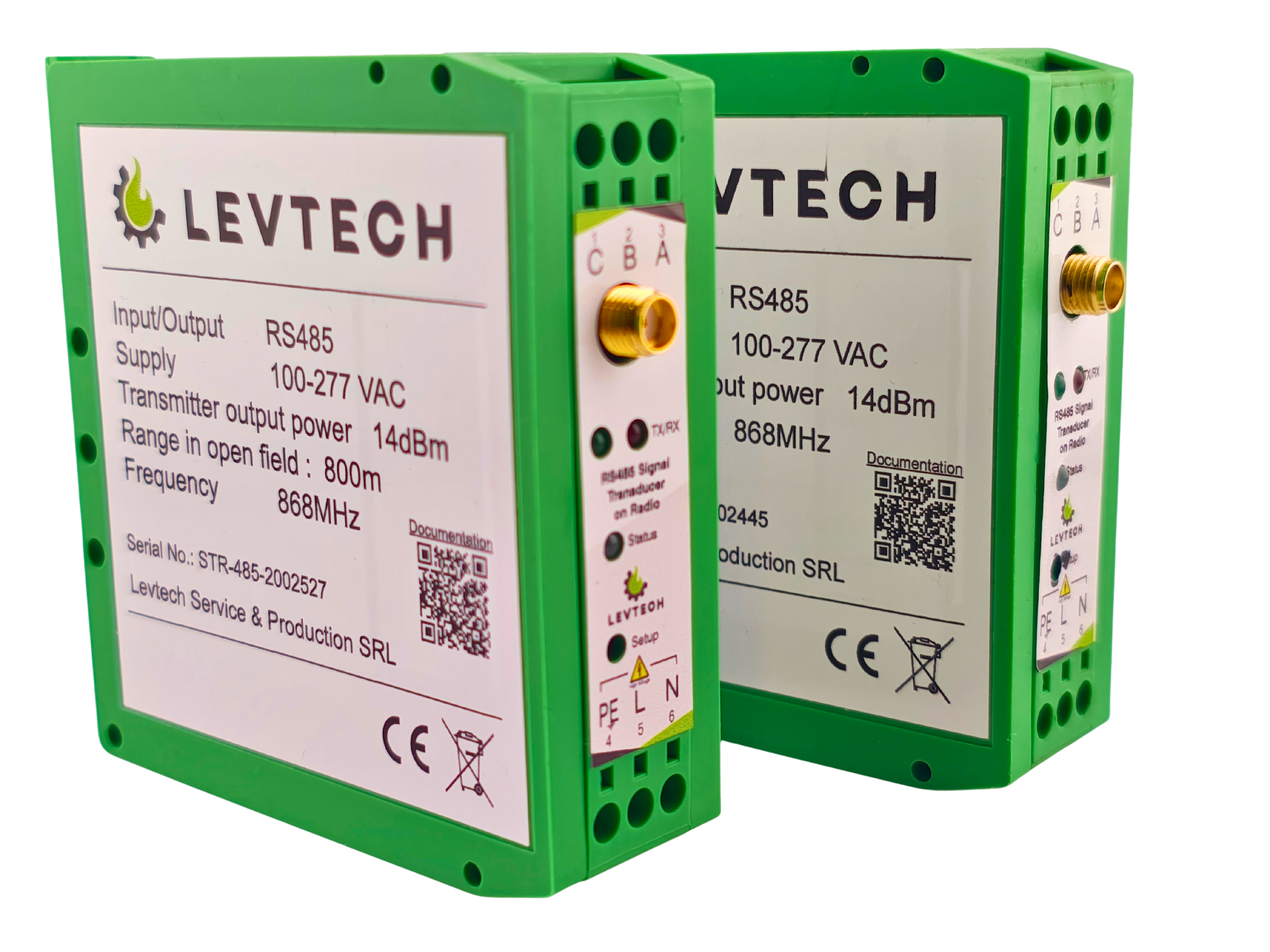

Az LSP-STR-485 egy rádiókommunikációval rendelkező jelátalakító, amely képes kapcsolatot létesíteni 2 RS485 jelekkel kommunikáló eszköz között. Ebből a termékből 2 darabra van szüksége. Az egyiket az adó, a másikat a vevő oldalára kell felszerelni. A konfigurálás után a készülékünk lehetővé teszi a vezeték nélküli kommunikációt a 2 RS485-ös eszközzel rádióhullámok segítségével.

Ha több eszköz van a rendszerben, a feldolgozóegységnél elég csak 1 eszköz. Ez az egy eszköz 254 másik eszközt tud kezelni.



Cserélje ki az intelligens fogyasztásmérő és a váltó közötti RS485-kábelt egy megbízható vezeték nélküli kapcsolatra

A Levtech Wireless RS485 jeladó egy vezeték nélküli RS485-híd, amelyet úgy terveztek, hogy helyettesítse a két kompatibilis RS485-eszköz – például egy napenergiával működő intelligens fogyasztásmérő és inverter.

Ahelyett, hogy hosszú RS485-kábelt fektetnénk le az intelligens fogyasztásmérő és a váltó között, a kommunikáció vezeték nélkül történik egy 868 MHz-es rádiókapcsolat.

A rendszer egy gyárilag párosított adó és vevő, amely lehetővé teszi az RS485-es kommunikáció vezeték nélküli továbbítását a két helyszín között.

Különösen hasznos olyan napenergia-rendszerekben, ahol az intelligens fogyasztásmérő és a váltó az épület különböző részein, különálló épületekben vagy a szabadban található, illetve ahol egy új RS485-kábel felszerelése jelentős vezetékezési munkákat, fúrást vagy földmunkákat igényelne.

Főbb előnyök

• Az RS485-kábel vezeték nélküli alternatívája
• RS485 / Modbus kommunikációra tervezve
• Alkalmas az intelligens fogyasztásmérő és a napenergia-inverter közötti kommunikációra
• 868 MHz-es rádiókapcsolat
• 100 m-es, 400 m-es és 800 m-es változatokban kapható
• Gyárilag párosított adó és vevő
• Nincs szükség Wi-Fi-re
• Nincs szükség internetkapcsolatra
• Nincs szükség felhőkapcsolatra
• Lakossági, kereskedelmi és ipari telepítésekhez egyaránt alkalmas
• Külső antenna opcionálisan választható
• 10 méteres antenna-hosszabbító kábel nehéz telepítési körülményekhez
• Elektromos szekrényekbe szerelhető kompakt burkolat
• 3 év garancia
• Világszerte történő kiszállítás

Vezeték nélküli kapcsolat az intelligens fogyasztásmérő és a napelemes inverter között

Az egyik leggyakoribb alkalmazás az RS485-kábel cseréje egy Intelligens fogyasztásmérő és napelemes inverter.

Egy tipikus telepítés így néz ki:

Intelligens mérőműszer

↓
RS485-csatlakozás

↓
Levtech vezeték nélküli RS485 adó

↓↓ 868 MHz-es vezeték nélküli kommunikáció ↓↓

Levtech vezeték nélküli RS485 vevő

↓
RS485-csatlakozás

↓
Napenergia-inverter

Így elkerülhető, hogy hosszú RS485-kábelt kelljen falakon, mennyezeteken, aknákon, kültéri területeken vagy épületek között vezetni.

A kompatibilis napenergia-inverterek és intelligens fogyasztásmérők kombinációi esetében a Levtech Wireless RS485 Bridge praktikus alternatívát kínál egy új fizikai kommunikációs kábel telepítése helyett.

Mikor érdemes vezeték nélküli RS485-hídat használni, illetve miért van szükség a rádiós RS485 jelátalakítóra?

Ez a készülék kiváló megoldás olyan helyeken, ahol a kábeles csatlakozás nem lehetséges vagy nehézkes. Vagy egyszerűen csak nem lenne esztétikus.

Konkrét példa erre az az eset, amikor egy távoli Modbus eszközt kell csatlakoztatni a szabadban. Akár oszlopra, akár a föld alá telepítené a vezetékeket, speciális vezetékekre lenne szükség, nem beszélve a kábelhúzásról vagy az ásásról.

A Levtech Wireless RS485 Bridge az alábbi esetekben hasznos:

1. Az intelligens mérőóra és az inverter egymástól távol helyezkednek el

Ha az intelligens fogyasztásmérőt az elektromos elosztótábla közelében szerelték fel, míg a váltó máshol található, egy új RS485-kábel felszerelése kellemetlen lehet.

A vezeték nélküli híd lehetővé teszi a két eszköz közötti kommunikációt anélkül, hogy hosszú fizikai RS485-kábelt kellene lefektetni.

2. Nincs megfelelő kábelvezetési útvonal

Néha nem a távolság a probléma, hanem maga az épület.

A falak, padlók, betonépítmények, utak, udvarok vagy a meglévő berendezések megnehezíthetik vagy megdrágíthatják a kábelek fektetését.

3. Kerülni kell a fúrást és az ásási munkákat

Bizonyos telepítések esetén egy új kábel vezetése falak átfúrását vagy a kábelek föld alatti elhelyezését jelenti.

Megfelelő rádiós kommunikációs körülmények esetén egy vezeték nélküli RS485-kapcsolat megkímélhet ettől a munkától.

4. Az RS485-kábel esztétikai szempontból nem lenne megfelelő

Lakó-, kereskedelmi és építészeti létesítményekben előfordulhat, hogy nem kívánatos látható kommunikációs kábelt vezetni.

5. A berendezéseket különböző helyszíneken kell csatlakoztatni

A vezeték nélküli RS485-híd akkor használható, ha két RS485-eszköz különböző helyszíneken van felszerelve, és megfelelő rádiós kapcsolat létesíthető közöttük.

Ez egy Wi-Fi-megoldás?

Nem.

A Levtech Wireless RS485 Bridge egy 868 MHz-es rádiókapcsolat az adó és a vevő közötti kommunikációhoz.

Nem szükséges:

• Wi-Fi
• Internet
• egy Wi-Fi útválasztó
• felhőalapú szolgáltatások
• egy mobilalkalmazás
• mobilkapcsolat

A kommunikáció közvetlenül a két Levtech vezeték nélküli egység között zajlik.

This makes the system particularly suitable for installations where Internet access is unavailable or where the Smart Meter ↔ inverter communication should remain independent from the customer’s network infrastructure.

Miért éppen 868 MHz?

A rendszer a 868 MHz-es rádiófrekvenciasáv, amelyet Európában széles körben használnak ipari és vezeték nélküli kommunikációs alkalmazásokhoz.

A magasabb frekvenciájú vezeték nélküli technológiákhoz – például a 2,4 GHz-es Wi-Fi-hez – képest a 868 MHz-es rádió bizonyos nagy hatótávolságú alkalmazások esetében előnyös lehet, mivel az alacsonyabb frekvenciájú rádiójelek általában eltérő terjedési jellemzőkkel rendelkeznek, és nagyobb távolságokon, valamint bizonyos akadályokon keresztül is jól teljesítenek.

A tényleges hatótávolság azonban a telepítési környezettől függ.

A legmegbízhatóbb kommunikáció érdekében az antennáknak – amennyiben lehetséges – akadálymentes látótávolságban kell lenniük.

Hogyan működik a vezeték nélküli RS485-híd?

Az elv egyszerű:

Intelligens mérőóra → RS485 → Levtech adó → 868 MHz-es vezeték nélküli kapcsolat → Levtech vevő → RS485 → inverter

A Levtech rendszer vezeték nélkül továbbítja az RS485-ös adatátvitelt a két eszköz között.

A vezeték nélküli híd nem helyettesíti az intelligens fogyasztásmérőt vagy az invertert, és nem dolgozza fel a mérőadatokat a felhőben. Célja, hogy a fizikai RS485-es kommunikációs útvonalat rádiós kapcsolattal váltsa fel.

Ezért különösen hasznos olyan esetekben, amikor az intelligens mérőórát és a váltót nem lehet kényelmesen kábellel összekötni.

Elérhető sebességfokozat-tartományok

A Levtech Wireless RS485 Bridge két változatban kapható: 400 m-es változat nagyobb lakossági telepítésekhez és könnyűipari alkalmazásokhoz, valamint 800 m-es változat ipari telepítésekhez és nagyobb távolságú kapcsolatokhoz.

A megadott távolság a nyílt terepen elérhető maximális hatótávolságot jelenti. A tényleges teljesítmény a környezeti feltételektől, az antenna elhelyezkedésétől, az épület szerkezetétől, az interferenciától és egyéb rádiós körülményektől függ.

Fontos: látóvonal

A legjobb eredményeket akkor lehet elérni, ha a két antenna között akadálymentes látótávolság van.

Ha az intelligens mérőórát és az invertert egy épület, vasbetonfal vagy más jelentős akadály választja el egymástól, előfordulhat, hogy az antennákat át kell helyezni.

Bonyolult telepítések esetén egy 10 méteres antenna-hosszabbító kábel segítségével az antenna áthelyezhető egy megfelelőbb helyre, például a tetőre, a külső falra vagy egy másik, jobb rádiós láthatóságot biztosító helyre.

Plug-and-play telepítés

A vezeték nélküli adó és vevő egy gyárilag párosított készlet.

A kompatibilis, előre konfigurált alkalmazások esetében ez jelentősen leegyszerűsíti a telepítést: csatlakoztassa az RS485 interfészeket és a tápegységeket, helyezze el megfelelően az antennákat, majd állítsa be a vezeték nélküli kapcsolatot.

Azoknál az alkalmazásoknál, amelyeknél a kommunikációs paraméterek módosítására van szükség, az RS485 kommunikációs paraméterek a csatlakoztatott berendezésnek megfelelően beállíthatók.

A készülék a következő beállítható funkciókat támogatja:

• Baud-ráta
• Paritás
• Stop bitek
• Eszközcím / kommunikációs paraméterek (amennyiben alkalmazandó)

A konfiguráláshoz számítógép és USB–RS485 átalakító használható.

RS485 és Modbus RTU kommunikáció

A Levtech Wireless RS485 Bridge-et olyan alkalmazásokhoz tervezték, amelyek RS485 soros kommunikáció, beleértve a következőkre épülő rendszereket: Modbus RTU.

A vezeték nélküli híd célja, hogy továbbítsa a csatlakoztatott RS485-es eszközök közötti adatforgalmat, nem pedig az, hogy felváltsa azok kommunikációs protokollját.

Ez azt jelenti, hogy a csatlakoztatott intelligens fogyasztásmérő és a váltó továbbra is a szokásos RS485 kommunikációs interfészen keresztül kommunikálnak egymással.

A vezeték nélküli kapcsolat egyszerűen felváltja a két eszköz közötti fizikai kábelt.

Vezetékek? Nem nagy ügy!

Mivel az RS485 jelátalakító 230VAC-ot használ, könnyen felszerelhető bármilyen elektromos szekrénybe. A tápellátás az alsó csatlakozón keresztül történik.
Az RS485 jelkábelek (GND, A, B) felül vannak csatlakoztatva. Ha a kommunikáció meghiúsul, az A és B vezetékek felcserélhetők. A jelátalakító és a távolsági eszköz közötti kommunikációs vonalakhoz ajánlott sodrott vezetékpárokat használni.

Programozás a Levtech rádióadó-programozó

A Levtech rádióadó-programozó (LSP-STR-485-PRG) a Levtech RS485 vezeték nélküli jeladócsaládhoz kifejlesztett, erre a célra szolgáló kézi konfigurációs eszköz. Gyors és kényelmes megoldást kínál a vezeték nélküli jeladómodulok helyszíni konfigurálására, így nincs szükség laptopra, USB–RS485 átalakítóra és olyan terminálszoftverekre, mint például a PuTTY.

A szerelők, rendszerintegrátorok és karbantartók számára kifejlesztett programozó egy intuitív, menüvezérelt felületen keresztül lehetővé teszi a kommunikációs és rádiós paraméterek gyors módosítását.

A Levtech rádióadó-programozó (LSP-STR-485-PRG) megvásárolható webáruházunkban:

https://levtech.ro/product/radio-transmitter-programmer-for-rs485-wireless-signal-transmitters/

Csak lépjen be az eszköz menüjébe, állítsa be a baudrátát, a paritást és az eszközcímet, és máris búcsút inthet a kábeleknek.

A beállítást laptop segítségével és a mi RS485-USB átalakító.

Programozás laptop és átalakító segítségével

Szükséged lesz egy laptopra és egy USB-RS485 átalakítóra. A laptopra telepítve kell lennie az ingyenes PuTTy szoftvernek.
(USB-RS485 átalakítókat talál webshopunkban, itt: https://levtech.ro/product/usb-to-rs485-converter/)

Ha még nincs meg a PuTTy szoftver, innen töltheti le: https://www.putty.org/

A programozás lépéseit a felhasználói kézikönyvben a Letöltések fül alatt vagy itt találja:
https://levtech.ro/wp-content/uploads/2024/06/Signal-Transducer-Manual.pdf

Miután a fenti ábrán látható módon csatlakoztatta a készüléket, kövesse az utasításokat a programozási menüig, ahol szükség szerint módosíthatja a beállításokat.



Gyakran feltett kérdések

Csatlakoztathatok-e vezeték nélkül egy intelligens fogyasztásmérőt egy inverterhez?

Igen, amennyiben az intelligens mérő és az inverter kompatibilis RS485 kommunikációs interfészt használ, és a vezeték nélküli híd az adott alkalmazáshoz megfelelően van beállítva.

A Levtech Wireless RS485 Bridge a fizikai RS485-kábelt 868 MHz-es vezeték nélküli kapcsolattal helyettesíti.

Kicserélhetem az intelligens fogyasztásmérőm és a váltóm közötti RS485-kábelt?

Igen. Ez a Levtech Wireless RS485 Bridge egyik fő alkalmazási területe.

A rendszer vezeték nélkül továbbítja az RS485-es adatátvitelt az intelligens fogyasztásmérő és a váltó között.

A Levtech RS485 híd Wi-Fi-t használ?

Nem. Egy 868 MHz-es rádiókapcsolat a párosított egységek között.

A Wi-Fi és az internet-hozzáférés nem szükséges.

Szükség van hozzá internetkapcsolatra?

Nem.

A vezeték nélküli kapcsolat helyi jellegű, és közvetlenül az adó és a vevő között jön létre.

Működik a Modbus RTU-val?

A készülék RS485 soros kommunikációra lett kialakítva, és kompatibilis Modbus RTU alkalmazásokban használható.

A kommunikációs paramétereknek meg kell felelniük a csatlakoztatott berendezésnek.

Milyen messzire képes jeleket továbbítani a vezeték nélküli RS485-híd?

Két változat áll rendelkezésre:

• 400 m
• 800 m

A maximális hatótávolság a környezeti feltételektől függ. A legjobb eredmény elérése érdekében gondoskodjon arról, hogy az antennák között akadálymentes látótávolság legyen.

Átjut a falakon?

Lehet, hogy falakon keresztül is működik, de a tényleges hatótávolság nagymértékben függ a fal szerkezetétől, az akadályok számától, az antenna elhelyezkedésétől és a környező rádióhullám-környezettől.

A megbízható távolsági telepítések érdekében ajánlott a szabad látótér biztosítása.

Mi van akkor, ha az intelligens fogyasztásmérő és az inverter különböző épületekben található?

A vezeték nélküli híd alkalmas lehet erre a típusú telepítésre, ha megbízható rádiós kapcsolat létesíthető.

Az antenna elhelyezése különösen fontos.

Mi van, ha a két eszköz között betonfal van?

Ha a fal jelentősen gyengíti a rádiójelet, külső antennával és hosszabbító kábellel az antennát kedvezőbb helyre lehet áthelyezni.

A Levtech a következőket kínálja: 10 m-es antenna-hosszabbító kábel erre a célra.

Két vezeték nélküli RS485-es egységre van szükségem?

Igen.

Egy szabványos pont-pont kapcsolathoz egy egységre van szükség az intelligens mérőóra / RS485-es eszköz oldalán, és egy egységre a váltó / feldolgozó oldalán.

A két egység vezeték nélkül kommunikál egymással.

Használhatom ugyanazt a rendszert ipari Modbus-eszközökhöz is?

Igen, a termék a napenergia-rendszereken túlmenően is használható kompatibilis RS485-es kommunikációs alkalmazásokhoz.

A tipikus alkalmazások közé tartoznak:

• Modbus RTU-eszközök
• ipari vezérlők
• távmérők
• automatizálási berendezések
• érzékelők és mérőeszközök
• külön helyszíneken felszerelt berendezések

Milyen baud-sebességeket támogat a rendszer?

A készülék a következő baudráta-értékeket támogatja: 9600–115 200 baud.

Milyen tápegységre van szüksége?

Az adó és a vevő a következőket használja 100–270 VAC tápfeszültség.

Hogyan állítsam be az RS485 paramétereit?

Amennyiben beállításra van szükség, a készülék egy USB–RS485 átalakítón keresztül csatlakoztatott számítógép segítségével konfigurálható.

A kommunikációs paraméterek a csatlakoztatott RS485-es eszközökhöz igazíthatók.

Használhatom a szabadban is?

A vezeték nélküli kommunikáció kültéri berendezések között is használható, amennyiben a berendezéseket a környezeti és elektromos előírásoknak megfelelően szerelték fel.

Az antenna elhelyezése különösen fontos a kültéri, nagy távolságú kapcsolatok esetében.

Melyik verziót válasszam?

Válassza ki a kívánt távolságnak és a telepítési környezetnek megfelelő változatot:

400 m: nagyobb távolságra lévő lakóépületek és könnyűipari létesítmények.

800 m: távolsági és ipari alkalmazások.

Ha nem biztos abban, melyik változatot válassza, vegye fel a kapcsolatot a Levtech céggel, és adja meg a hozzávetőleges távolságot és a beszerelési feltételeket.



Miért érdemes a Levtech-et választani?

A Levtech egy romániai székhelyű, elektronikai és ipari automatizálási termékeket gyártó európai vállalat.

A vállalat saját elektronikus megoldásokat fejleszt és gyárt, emellett az ipari automatizálás, a kommunikáció és az egyedi elektronikai megoldások területén is tevékenykedik.

A vezeték nélküli RS485 termékhez a Levtech a következőket biztosítja:

• Termékfejlesztés és gyártás
• Technikai támogatás
• Kompatibilitási segítség
• Konfigurációs támogatás
• 3 év garancia
• Szállítás az EU-n belül
• Világszerte történő szállítás

A terméket olyan gyakorlati ipari és automatizálási alkalmazásokhoz fejlesztették ki, ahol megbízható RS485-kommunikációra van szükség hosszú fizikai kábel telepítése nélkül.



Kompatibilis napenergia-inverterek és intelligens fogyasztásmérők

A Levtech Wireless RS485 Bridge-et úgy tervezték, hogy vezeték nélküli RS485 kommunikációs kapcsolatot biztosítson a kompatibilis napenergia-inverterek, intelligens fogyasztásmérők és egyéb RS485-eszközök.

Különösen akkor hasznos, ha egy intelligens mérőórának kommunikálnia kell egy napenergia-inverterrel, de a fizikai RS485-kábel felszerelése nehéz, drága vagy kivitelezhetetlen.

A vezeték nélküli híd helyettesíti a fizikai RS485 kommunikációs kábelt, miközben lehetővé teszi a csatlakoztatott eszközök számára, hogy továbbra is a szokásos RS485 interfészen keresztül kommunikáljanak.

Napenergia-inverter márkák

A Levtech Wireless RS485 Bridge kompatibilis RS485-alkalmazásokban használható a vezető gyártók napenergia-invertereivel, többek között a következőkkel:

• Huawei
• Solis
• GoodWe
• Growatt
• Fronius
• SMA
• Victron Energy
• Sungrow
• Sofar Solar
• Deye
• SolaX
• SAJ
• Kostal
• SolarEdge
• FoxESS
• LuxPower
• Sigenergy
• Sunsynk
• Solplanet
• Korábban
• Ginlong
• Kehua
• KÖTELEZŐ
• Voltronic Power
• Megarevo
• SRNE

A kompatibilitás a pontos inverter-modelltől, az RS485 interfésztől, a kommunikációs paraméterektől és az intelligens fogyasztásmérő konfigurációjától függ.

Ha az Ön inverterének márkája vagy modellje nem szerepel a fenti listában, vegye fel a kapcsolatot a Levtech céggel. A rendszer elvileg más RS485/Modbus RTU-kompatibilis napenergia-inverterekkel is használható.

Intelligens fogyasztásmérők márkái és modelljei

A vezeték nélküli RS485-híd segítségével kompatibilis intelligens fogyasztásmérők és energiamérők csatlakoztathatók a napenergia-inverterekhez.

A leggyakoribb intelligens fogyasztásmérő márkák és termékcsaládok a következők:

Huawei intelligens fogyasztásmérők

• Huawei DTSU666
• Huawei DTSU666-H
• Huawei intelligens energiafogyasztás-érzékelő
• A Huawei háromfázisú intelligens fogyasztásmérő-megoldásai

A Levtech egy speciális vezeték nélküli RS485-megoldást kínál a Huawei DTSU666 intelligens fogyasztásmérő.

Solis intelligens fogyasztásmérők

• Solis intelligens fogyasztásmérő
• Acrel ACR10R-D16TE
• A Solis RS485-tel kompatibilis fogyasztásmérő-konfigurációk

GoodWe intelligens fogyasztásmérők

• GoodWe intelligens fogyasztásmérő
• GoodWe GM3000
• GoodWe GM1000
• A GoodWe RS485 energiamérővel kompatibilis konfigurációk

Growatt intelligens fogyasztásmérők

• Growatt intelligens fogyasztásmérő
• Growatt TPM
• A Growatt háromfázisú intelligens fogyasztásmérőkkel kompatibilis konfigurációk

Fronius energiafogyasztás-mérők

• Fronius Smart Meter 63A
• Fronius Smart Meter TS 65A-3
• Fronius-kompatibilis RS485-es energiamérő-konfigurációk

SMA energiamérők

• SMA energiafogyasztás-mérő
• Kompatibilis SMA RS485 / Modbus energiafogyasztás-mérési konfigurációk

Egyéb energiamérő-gyártók

A kommunikációs paraméterektől és az RS485-konfigurációtól függően a rendszer olyan gyártók kompatibilis mérőeszközeihez is alkalmazható, mint például:

• Eastron
• Carlo Gavazzi
• Janitza
• Socomec
• Schneider Electric
• ABB
• Siemens
• Acrel
• Chint
• DDS
• SDM
• Moxa-kompatibilis RS485-rendszerek

A telepítés előtt mindig ellenőrizze a pontos Smart Meter modell kompatibilitását.

Népszerű intelligens fogyasztásmérő ↔ inverter kombinációk

A Levtech Wireless RS485 Bridge különösen hasznos olyan rendszerekben, ahol a következő típusú kommunikációra van szükség:

Huawei intelligens fogyasztásmérő ↔ Huawei inverter

Például:

Huawei DTSU666 / DTSU666-H → Vezeték nélküli RS485-híd → Huawei SUN2000 inverter

Ez a Levtech vezeték nélküli RS485-megoldásának egyik legfontosabb alkalmazási területe.

Solis intelligens fogyasztásmérő ↔ Solis inverter

Például:

Solis intelligens mérőóra / Acrel mérőóra → Vezeték nélküli RS485-híd → Solis inverter

A vezeték nélküli híd helyettesítheti a mérő és a váltó közötti fizikai RS485-kábelt, amennyiben a kommunikációs paraméterek kompatibilisek.

GoodWe intelligens fogyasztásmérő ↔ GoodWe inverter

Például:

GoodWe intelligens mérőóra / GM3000 → Vezeték nélküli RS485-híd → GoodWe inverter

Ez akkor lehet hasznos, ha az energiamérő a fő elosztótáblába van beszerelve, míg a váltó máshol található.

Growatt intelligens fogyasztásmérő ↔ Growatt inverter

Például:

Growatt intelligens mérő / TPM → Vezeték nélküli RS485-híd → Growatt inverter

A vezeték nélküli híd helyettesítheti az RS485 kommunikációs kábelt, amennyiben támogatja a szükséges kommunikációs paramétereket.

Fronius Smart Meter ↔ Fronius inverter

Például:

Fronius Smart Meter → Vezeték nélküli RS485-híd → kompatibilis Fronius inverter

Ezt akkor érdemes figyelembe venni, ha az intelligens mérőórának és az inverternek RS485-kapcsolaton keresztül kell kommunikálnia, és a fizikai kábel használata nem kivitelezhető.

SMA fogyasztásmérő ↔ SMA inverter

Kompatibilis SMA-konfigurációk esetén:

SMA energiamérő → Vezeték nélküli RS485-híd → SMA inverter

A vezeték nélküli híd biztosítja a fizikai kommunikációs kapcsolatot a két RS485 végpont között.

Egyéb RS485- és Modbus RTU-alkalmazások

A Levtech Wireless RS485 Bridge használata nem korlátozódik a napenergia-inverterekre.

Mivel RS485 soros kommunikációra lett kialakítva, olyan egyéb alkalmazásokban is szóba jöhet, ahol két RS485-es eszköznek kell kommunikálnia egymással, de a fizikai kábel felszerelése nehézkes.

Lehetséges alkalmazási területek:

• Energiafogyasztás-mérők
• Teljesítménymérők
• Ipari vezérlők
• PLC-rendszerek
• Épületautomatizálás
• HVAC-vezérlők
• Ipari érzékelők
• Automatizálási berendezések
• Távmérő készülékek
• Akkumulátor-rendszerek
• Elektromos járművek töltőberendezései
• Ipari felügyeleti rendszerek

A legfontosabb követelmény az, hogy a csatlakoztatott berendezés kompatibilis RS485 kommunikációs interfészt és kommunikációs paramétereket használjon.

Vezeték nélküli kapcsolatot keres az inverteréhez és az intelligens fogyasztásmérőjéhez?

Ha a következőket keresed:

• vezeték nélküli RS485 a Huawei inverterhez
• vezeték nélküli RS485 a Solis inverterhez
• vezeték nélküli RS485 a GoodWe inverterhez
• vezeték nélküli RS485 a Growatt inverterhez
• vezeték nélküli RS485 a Fronius inverterhez
• vezeték nélküli RS485 az SMA inverterhez
• vezeték nélküli RS485 a Victron inverterhez
• vezeték nélküli RS485 a Sungrow inverterhez
• vezeték nélküli RS485 a Deye inverterhez
• vezeték nélküli RS485 a SolaX inverterhez
• vezeték nélküli intelligens fogyasztásmérő-csatlakozás
• vezeték nélküli Modbus RTU-híd
• vezeték nélküli RS485 Modbus-híd
• vezeték nélküli kapcsolat az intelligens fogyasztásmérő és a váltó között
• RS485-kábelcsere napenergia-inverterhez
• 868 MHz-es RS485-híd

A Levtech Wireless RS485 Bridge praktikus megoldást jelenthet.

Kérjük, küldje el nekünk a váltó és az intelligens fogyasztásmérő pontos modellszámait, és segítünk megállapítani, hogy azok kompatibilisek-e egymással.



A legjobb vezeték nélküli RS485-hídok napenergia-inverterekhez – 2026-os összehasonlítás

A napelemes inverter és az intelligens fogyasztásmérő összekapcsolása meglepően bonyolulttá válhat, ha a két eszköz egymástól távol van felszerelve, vagy ha az RS485-es kábel fizikai felszerelése nem kivitelezhető.

Egy vezeték nélküli RS485-híd helyettesítheti a fizikai kommunikációs kábelt, és vezeték nélküli kapcsolatot biztosíthat az intelligens fogyasztásmérő és a váltó között.

Ugyanakkor nem minden vezeték nélküli RS485-termék ugyanarra a célra készült. Vannak köztük kifejezetten pont-pont közötti RS485 rádiós hidak, ipari Modbus rádiós modemek, míg mások a Wi-Fi-t vagy az Ethernetet használják átviteli rétegként.

Ez az összehasonlítás számos olyan megoldást mutat be, amelyeket érdemes megfontolni a Vezeték nélküli RS485 / Modbus RTU kommunikáció napenergia-inverter-rendszerekben.

A legjobb vezeték nélküli RS485-hídok napenergia-inverterekhez – 2026

Termék	Vezeték nélküli technológia	Frekvencia	Megadott / jellemző hatótávolság	RS485	Modbus RTU	Wi-Fi / internet-hozzáférés szükséges	Beállítások	Leginkább alkalmas
Levtech Wireless RS485 jeladó	Saját fejlesztésű RF vezeték nélküli híd	868 MHz	100 / 400 / 800 m	✅	✅ Kompatibilis alkalmazások	Nem	Alacsony / az alkalmazástól függően	Intelligens fogyasztásmérő ↔ inverter
SENECA Z-LINK2-LO	LoRa	869 MHz	Legfeljebb 1 km-es nyílt terep	✅	✅	Nem	DIP-kapcsoló / PC-szoftver	Ipari Modbus RTU
EBYTE E90-DTU sorozat	LoRa / RF-modem	868/915 MHz-es változatok	A modelltől függően	✅	Kompatibilis soros alkalmazások	Nem	Beállítás szükséges	Ipari / OEM / „Csináld magad”
Elfin EW11 / EW11A	Wi-Fi	2,4 GHz	A Wi-Fi-hálózattól függ	✅	✅	Wi-Fi szükséges	Beállítás szükséges	Olcsó / hálózatba kapcsolt rendszerek
Waveshare RS485–WiFi/Ethernet átalakító	Wi-Fi / Ethernet	2,4 GHz / Ethernet	Hálózattól függő	✅	✅	Általában igen	Beállítás szükséges	Hálózati Modbus
868 MHz-es RS485 vezeték nélküli párok (általános típusú)	RF	868 MHz	A modelltől függően	✅	A modelltől függően	Nem	Változó	Olcsó / OEM-alkalmazások

1. Levtech vezeték nélküli RS485 jeladó

A legjobb választás egy dedikált intelligens fogyasztásmérő és napelemes inverter közötti csatlakozáshoz

A Levtech Wireless RS485 jeladót kifejezetten arra tervezték, hogy helyettesítse a két kompatibilis eszköz közötti fizikai RS485-kapcsolatot.

Egy tipikus napenergia-alkalmazás:

Intelligens mérőóra → RS485 → Levtech adó → 868 MHz-es vezeték nélküli kapcsolat → Levtech vevő → RS485 → inverter

A rendszer a következő nyelveken érhető el: 400 m-es és 800 m-es változatok és 868 MHz-es frekvencián működik. A jelenlegi termékleírás szerint a baudráta 9600–115 200, a paritás és a stopbitek konfigurálhatók, valamint SMA-antenna-csatlakozással rendelkezik.

A legfőbb előnye az egyszerűség: nincs szükség Wi-Fi-re, internetkapcsolatra vagy felhőalapú platformra.

Ajánlott:

• Huawei intelligens fogyasztásmérő ↔ inverter
• Solis intelligens fogyasztásmérő ↔ inverter
• GoodWe intelligens fogyasztásmérő ↔ inverter
• Growatt intelligens fogyasztásmérő ↔ inverter
• Egyéb kompatibilis RS485 / Modbus RTU napenergia-rendszerek
• Olyan telepítési helyek, ahol a fizikai RS485-kábel felszerelése nehézségekbe ütközik

Miért érdemes ezt választani?

• A „Smart Meter ↔ inverter” felhasználási eset alapján tervezve
• 868 MHz-es vezeték nélküli kapcsolat
• 400 / 800 m-es változatok
• Nincs szükség Wi-Fi-re
• Nincs szükség internetre
• Nincs felhőalapú infrastruktúra
• Gyárilag párosított adó és vevő
• Lakossági, kereskedelmi és ipari telepítésekhez egyaránt alkalmas

A legjobb választás, ha a cél egyszerűen csak a következő:

“Ki kell cserélnem az intelligens fogyasztásmérőm és az inverterem közötti RS485-kábelt.”

Vezeték nélküli RS485 és Wi-Fi RS485 összehasonlítása

Egy gyakori alternatíva két Wi-Fi–RS485 átalakító használata.

Ez működhet, de egy további függőséget eredményez: a Wi-Fi-hálózatot.

Egy dedikált vezeték nélküli RS485-híd számos napenergia-berendezés esetében jelentős előnnyel jár:

Intelligens mérőóra → vezeték nélküli híd → inverter

ahelyett, hogy:

Intelligens mérőóra → Wi-Fi-átalakító → Wi-Fi-hálózat → Wi-Fi-átalakító → inverter

Egy olyan telepítő számára, akinek csupán egy fizikai RS485-kábelt kell kicserélnie, az első architektúra általában könnyebben érthető és könnyebben megvalósítható.

Vezeték nélküli RS485 és LoRa összehasonlítása

A LoRa egy olyan rádiós modulációs technológia, amelyet nagy hatótávolságú, alacsony adatátviteli sebességű kommunikációra terveztek.

Egy LoRa-alapú Modbus-híd, például a SENECA Z-LINK2-LO, ezért kiváló ipari megoldás lehet.

Ugyanakkor, nem feltétlenül szükséges a LoRa használata az RS485-kábel cseréjéhez.

A fontosabb kérdések a következők:

• Az RS485-ös kommunikáció átlátszó?
• A késleltetés megfelelő-e az alkalmazáshoz?
• Megbízható a vezeték nélküli kapcsolat?
• Elég nagy a hatótávolság?
• Működik az inverterrel és az intelligens fogyasztásmérővel?
• Mennyire bonyolult a beállítás?
• Szüksége van a rendszernek Wi-Fi-re vagy internetkapcsolatra?
• Pont-pont közötti használatra tervezték?

Egy napenergia-rendszer-telepítő számára a gyakorlati eredmény fontosabb lehet annál, hogy a rádióréteget LoRa-nak, RF-nek vagy valami másnak nevezik-e.

Ajánlásunk

Olyan napenergia-rendszer esetében, amelynek fő célja:

“Az intelligens fogyasztásmérőmet és az invertert RS485-kábel használata nélkül szeretném összekötni.”

Javasoljuk, hogy először nézze meg a célzott pont-pont típusú vezeték nélküli RS485-híd.

A Levtech Wireless RS485 jeladó kifejezetten erre a felhasználási esetre lett kialakítva, 868 MHz-es kommunikációval, valamint 400 m-es és 800 m-es hatótávolsági opciókkal.

Gyors ajánlás

A legjobb, kifejezetten intelligens fogyasztásmérőhöz ↔ inverterhez tervezett megoldás:

🥇 Levtech vezeték nélküli RS485 jeladó

Ha bizonytalan vagy, küldd el a Levtechnek a inverter modell + intelligens fogyasztásmérő modell + hozzávetőleges távolság, és a csapat segíthet annak eldöntésében, hogy a vezeték nélküli RS485-megoldás megfelelő-e.



Segítségre van szüksége a megfelelő vezeték nélküli RS485-megoldás kiválasztásában?

Ha azt tervezi, hogy csatlakoztat egy Az intelligens fogyasztásmérő és a napelemes inverter vezeték nélküli kapcsolata, kérjük, küldje el nekünk:

1. Intelligens fogyasztásmérő gyártója és modellje
2. Inverter gyártója és modellje
3. A két eszköz közötti hozzávetőleges távolság
4. Akár falak, épületek vagy egyéb akadályok vannak közöttük
5. Függetlenül attól, hogy a telepítés lakóépületben, kereskedelmi vagy ipari létesítményben történik-e

Segítünk Önnek abban, hogy eldöntse, melyik Levtech Wireless RS485 változat a legmegfelelőbb az Ön rendszeréhez.

Vegye fel a kapcsolatot a Levtech-kel

Levtech Service & Production SRL
Románia
E-mail: office@levtech.ro
Telefon: +40 761 318 594

Termékismertető

Termék: Vezeték nélküli RS485 jeladó / RS485 vezeték nélküli híd
Alkalmazás: Intelligens fogyasztásmérő ↔ napelemes inverter közötti vezeték nélküli kommunikáció
Felület: RS485
Eljárásrend: RS485 / Modbus RTU-kompatibilis alkalmazások
Gyakoriság: 868 MHz
Tartomány: 400 m / 800 m
Kapcsolat: Vezeték nélküli pont-pont RS485 kommunikáció
Teljesítmény: 100–270 VAC
Leginkább alkalmas: Napelemek, intelligens fogyasztásmérők, inverterek, ipari automatizálás és távoli RS485-eszközök

Levtech Wireless RS485 Bridge – cserélje ki a kábelt, az RS485-ös kommunikációt pedig tartsa meg!.

Műszaki adatok

Műszaki adatok	Érték
Termék	Levtech Wireless RS485 jeladó
Termékkód	LSP-STR-485
Kommunikációs interfész	RS485
Tipikus eljárás	Modbus RTU / RS485 soros kommunikáció
Vezeték nélküli frekvencia	868 MHz
Átviteli tartomány	400 m / 800 m
Tápfeszültség	100–270 VAC
Baud-ráta	9600–115 200 baud
Paritás	Nincs / Pár / Páratlan
Stop bitek	1 / 2
Antenna csatlakozó	SMA
Állapotjelzés	Piros / kék LED
Méretek	80 × 85 × 25 mm
Telepítés	Villamos szekrény / megfelelő burkolat
Kommunikációs vezetékek	RS485 A / B / GND
Garancia	3 év

Mit tartalmaz a csomag?

Minden vezeték nélküli RS485-rendszer a következőket tartalmazza:

• 1 db vezeték nélküli RS485-adó
• 1 db vezeték nélküli RS485 vevő
• Antenna(k)
• A kiválasztott változathoz mellékelt csatlakozó alkatrészek

Az adó és a vevő párosként kerül forgalomba.
